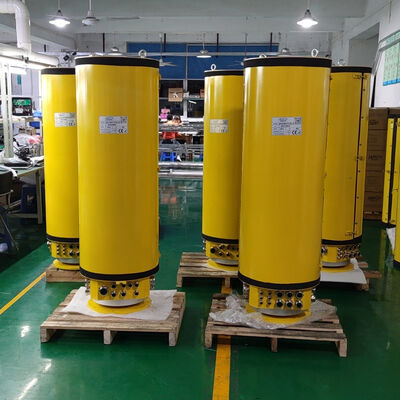

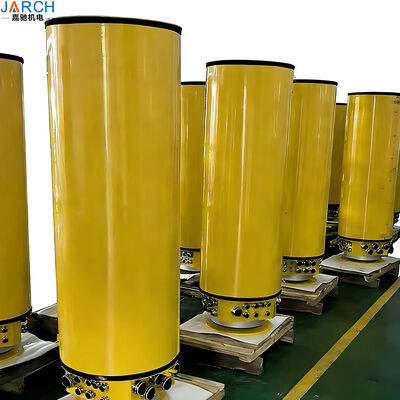

ریل کابل ولتاژ بالا حلقه لغزنده جرثقیل برج 12.5kv حلقه لغزنده حلقه کلکتور مرکزی حلقه برای جرثقیل 15kv

1. در مورد حلقه اسليپ

JARCH حلقه های لغزنده دستگاه های الکترومکانیکی برای انتقال قدرت الکتریکی، سیگنال های کنترل و / یا داده ها از یک ساختار ثابت به یک ساختار چرخش (یا برعکس) هستند.ما طیف کاملی از حلقه های پرتابی را برای انتقال ولتاژ از mV تا 36kV و جریان از mA تا 3600A ارائه می دهیم. تمام سری ها مناسب برای مخلوط شدن با سیگنال ها و داده ها هستند. راه حل های سفارشی می توانند تا 13000 A و 43.2 کیلو ولت برسند. ما همیشه بهترین فناوری را برای برآورده کردن نیازهای شما استفاده می کنیم:دو یا چند برشما می توانیم ترکیب از چند قطب به چند صد، بر اساس الزامات درخواست خود را ارائه دهد.مجموعه های حلقه اسلیپ می توانند به صورت باز عرضه شوند، انواع غیر بسته شده برای سازگاری های ویژه با مشتری، یا کاملاً با پوشش پلاستیکی یا فلزی با تاثیر زیاد، مناسب حتی برای مکان های خطرناک.اتصال های چرخش اضافی برای مایعات یا گاز ها در دسترس هستند و می توان چرخنده های فیبر نوری را یکپارچه کرد.

2.خلاصه ی محصول:

حلقه هاي لغزنده درجه صنعتي JARCH ما براي انتقال قابل اعتماد قدرت، سيگنال ها و داده ها در برنامه هاي چرخش ساخته شده اندآنها به طور گسترده ای درتوربین های بادی، رباتیک، جرثقیل ها، ماشین های بسته بندی و تجهیزات پزشکی. با سر و صدا کم الکتریکی، ثبات سرعت بالا، و عمر طولانی، حلقه های پرش ما تضمین 360Cبدون پیچ و تاب کردن کابل

3. جرثقیلSپارامترهای حلقه لب:

3.1 نام قطعه: حلقه ی پرتاب رسانا JSR-BCX-8P400-9P150-20P25-10S

3.1.1 دمای محیط کار: -40°C ~ + 40°C

3.1.2 سطح حفاظت: IP64

3.1.3 ولتاژ کار: DC 24V/AC400V

3.1.4 سرعت کار: 0 ~ 2 rpm

3.1.7 مقاومت عایق بندی: 500 MΩ، ارزش نوسان مقاومت پویا کمتر از 30m Ω است

3.1.8 تعداد حلقه ها: 62 حلقه در کل

3.1.9 جریان حلقه برق:

8 حلقه - 400A ، ED100٪ ، 400 ولت

9 حلقه - 150A ، ED100٪ ، 400 ولت

20 حلقه - 21A ، ED100٪ ، 400 ولت

10 حلقه - 20 mA، ED100٪، 10V:

وزن بدن: 160 کیلوگرم

3.2 نقشه ظاهر و ابعاد نصب

4.حلقه اسلیپ ویژگی های کلیدی و مزایای:

1. قوی و ماندگار

*** با تماس های سیم آلیاژ طلا ساخته شده و تکنولوژی برش پیشرفته برای حداقل فرسایش.

*** کار بدون تعمیر و نگهداری با طول عمر بیش از 10 میلیون چرخش.

*** مقاومت در برابر دماهای بالا از -40C تا 80C، مناسب برای محیط های خشن.

2. صداقت سيگنال برتر

*** سر و صدا کم الکتریکی (< 0.5 مقاومت تماس) انتقال پایدار را تضمین می کند.

*** از انتقال مخلوط قدرت، اترنت (CAT5/CAT6) ، USB، ویدیو HD و سیگنال های سنسور پشتیبانی می کند.

*** ایده آل برای بازخورد موتور سرو، سیگنال های کدگذاری و اتوبوس CAN در اتوماسیون.

3طراحی کامپکت و همه کاره

*** در انواع کپسول، سوراخ و پنکیک موجود است.

*** حلقه های کوچک (از قطر 10 میلی متر) برای کاربردهای محدود فضایی مانند مفاصل رباتیک و دوربین های مدار بسته.

*** اندازه های سوراخ قابل تنظیم (6mm تا 300mm) و پیکربندی مدار (1 تا 100+ مدار).

4براي شرایط سخت ساخته شده

*** حفاظت IP54، IP65 یا IP67 برای عملکرد ضد گرد و غبار و ضد آب در دسترس است.

*** خانه مقاوم در برابر خوردگی، مناسب برای مزارع بادی دریایی، کاربردهای دریایی و جرثقیل های بیرونی.

*** مقاومت بالای لرزش و شوک برای ماشین آلات سنگین

5کاربردها (زمانی که استفاده می شود):

انرژی بادی: سیستم های کنترل ارتفاع، درایو های زاویه، نظارت بر وضعیت.

رباتیک: بازوهای رباتیک، ربات های همکاری (کوبوت ها) ، AGV ها، ربات های جوشکاری.

دستکاری مواد: جرثقیل های گانتری، جرثقیل های اسپیکر، میز های چرخش، خطوط بسته بندی.

پزشکی و دفاعی: اسکنرهای سی تی، سیستم های رادار، دوربین های پانورامیک.

اتوماسیون صنعتی: مراحل چرخش، جدول های شاخص سازی، مدیریت کابل.

RFQ

1آیا تمام موارد استاندارد منتشر شده دارای نقشه های دو بعدی و سه بعدی هستند؟

بله، مطمئناً. برای اطلاعات بیشتر به ما ایمیل بفرستید.

2. چه حلقه های پرتاب متوسط می توانند سفارشی شوند و چه پارامترهای مورد نیاز وجود دارد؟

از طریق رسانه: گاز، مایع، برق، اترنت، فیبر نوری، مخلوط گاز- مایع- الکتریکی و غیره

3برای حلقه های برقی، پارامترهای زیر مورد نیاز است:

a. تعداد مدارها (شماره حلقه ها) ، جریان، ولتاژ، سرعت چرخش، دمای، درجه حفاظت؛

ب. آیا نیاز به انتقال سیگنال وجود دارد؟ چه نوع سیگنال؟ آیا سیگنال باید محافظت شود؟

c. قطر داخلی (ID) ، طول، عرض و ارتفاع مورد نیاز.

حداکثر ارتفاع باید کمتر از XXmm باشد.

4برای حلقه های پنوماتیک یا هیدرولیک، پارامترهای زیر مورد نیاز است:

a. چه نوع گاز یا مایع است؟ حلقه های پرتاب ما می توانند پنوماتیک ((خاک، هوا، گاز...) ، هیدرولیک (نفت، آب، مایع سرد...) و غیره را انتقال دهند.

b. فشار، سرعت چرخش، دمای رسانه ای که منتقل می شود؛

c. اندازه پورت: G1/8 یا PT1/4 و غیره.

د. قطر داخلی (ID) ، طول، عرض و ارتفاع مورد نیاز؛ آیا الزامات خاصی برای آنها وجود دارد؟ به عنوان مثال، حداکثر ارتفاع باید کمتر از XXmm باشد.

e. حداکثر گشتاور قابل قبول حلقه لغزشی

f. چگونه نصب شود؟ پیچ ها را در آبهای چرخشی نصب کنید یا با فلنج نصب کنید؟

5برای اترنت، پارامترهای زیر مورد نیاز است:

a. 1000M یا 100M؛

b. تعداد مدارها (شماره حلقه ها) ، جریان، ولتاژ، سرعت چرخش؛

ج. آیا نیاز به انتقال سیگنال وجود دارد؟ چه نوع سیگنال؟ آیا سیگنال باید محافظت شود؟

د. قطر داخلی (ID) ، طول، عرض و ارتفاع مورد نیاز. هر گونه الزامات خاص برای آنها؟ به عنوان مثال، حداکثر ارتفاع باید کمتر از XXmm باشد.

6نصب صحیح، کار کردن در زیر حداکثر سرعت چرخش و محیط مناسب برای افزایش عمر کار حلقه های لغزنده مفید است.
